Chống sét lan truyền không chỉ là một giải pháp kỹ thuật, mà còn là yếu tố sống còn trong bảo vệ thiết bị điện tử hiện đại. Trong thời đại công nghệ số, một cú sét đánh gián tiếp có thể gây ra hậu quả nghiêm trọng – từ mất dữ liệu hệ thống, cháy nổ thiết bị đến tê liệt toàn bộ dây chuyền vận hành.
Đáng nói, nguy cơ này không chỉ xảy ra ở khu vực công nghiệp mà còn hiện diện tại nhà dân, văn phòng, bệnh viện, trạm viễn thông hay trung tâm dữ liệu. Vậy chống sét lan truyền thực chất là gì, hoạt động ra sao, có những loại nào và cần lưu ý gì khi lựa chọn, lắp đặt? Bài viết dưới đây sẽ đi sâu vào từng khía cạnh đó, giúp bạn hiểu đúng – chọn đúng – và triển khai hiệu quả hệ thống chống sét lan truyền phù hợp nhất.
1. Nguyên lý hoạt động của thiết bị chống sét lan truyền
Thiết bị chống sét lan truyền (SPD – Surge Protective Device) hoạt động theo nguyên lý chuyển hướng và triệt tiêu dòng điện đột biến có điện áp cao bất thường phát sinh do sét đánh lan truyền trên các đường dây điện, mạng viễn thông, hay hệ thống tín hiệu.
Thông thường, dòng điện trong mạng hoạt động ổn định ở mức điện áp định mức như 220V hoặc 380V. Tuy nhiên, khi có hiện tượng sét đánh trực tiếp hoặc gián tiếp, điện áp có thể tăng vọt lên hàng ngàn, thậm chí hàng chục ngàn Volt trong thời gian cực ngắn (dưới 1 micro giây).
Thiết bị chống sét lan truyền sẽ lập tức “bật” chế độ bảo vệ bằng cách dẫn dòng xung sét đó đi xuống hệ thống tiếp địa, ngăn không cho nó truyền vào thiết bị sử dụng điện. Sau khi dòng xung sét qua đi, SPD sẽ tự động trở lại trạng thái bình thường mà không ảnh hưởng đến hoạt động của hệ thống.
Có hai cơ chế hoạt động chính của SPD:
- Cơ chế đánh thủng (spark gap hoặc ống phóng): hoạt động như một cầu nối tạm thời khi có xung sét.
- Cơ chế phi tuyến sử dụng vật liệu như varistor (MOV) hoặc diode: dẫn dòng nhanh khi vượt quá ngưỡng điện áp nhất định.
2. Các loại thiết bị chống sét lan truyền phổ biến
Thiết bị chống sét lan truyền được phân loại dựa theo cấp độ bảo vệ, vị trí lắp đặt và mục đích sử dụng. Việc phân loại rõ ràng giúp lựa chọn đúng thiết bị phù hợp với từng môi trường và cấp độ rủi ro sét khác nhau.
a. Phân loại theo cấp độ bảo vệ (Type)
- Thiết bị chống sét Type 1
- Được thiết kế để lắp đặt tại vị trí đầu nguồn điện – ngay sau công tơ hoặc tủ phân phối tổng.
- Có khả năng chịu được dòng sét trực tiếp (dòng cao, dạng 10/350 µs), thường từ 25kA đến 100kA.
- Thường dùng trong các khu vực có nguy cơ bị sét đánh trực tiếp như nhà xưởng, trạm biến áp, tòa nhà cao tầng.
- Ví dụ: các model Novaris T1-100-275, Dehn Blitzductor XT.
- Thiết bị chống sét Type 2
- Lắp sau Type 1 hoặc tại các bảng điện nhánh, thiết bị nội bộ.
- Bảo vệ chống lại xung sét gián tiếp hoặc xung lan truyền còn sót lại sau Type 1.
- Dạng xung thường là 8/20 µs, mức dòng từ 20kA đến 60kA.
- Phổ biến cho văn phòng, hộ gia đình, khu dân cư.
- Thiết bị chống sét Type 3
- Bảo vệ thiết bị cuối như máy tính, thiết bị mạng, tivi…
- Dòng chịu đựng nhỏ, có thể kết hợp ổ cắm chống sét hoặc tủ phân phối nhỏ.
- Phù hợp với môi trường ít nguy cơ, thiết bị giá trị cao, nhạy cảm.
b. Phân loại theo dòng điện và số pha

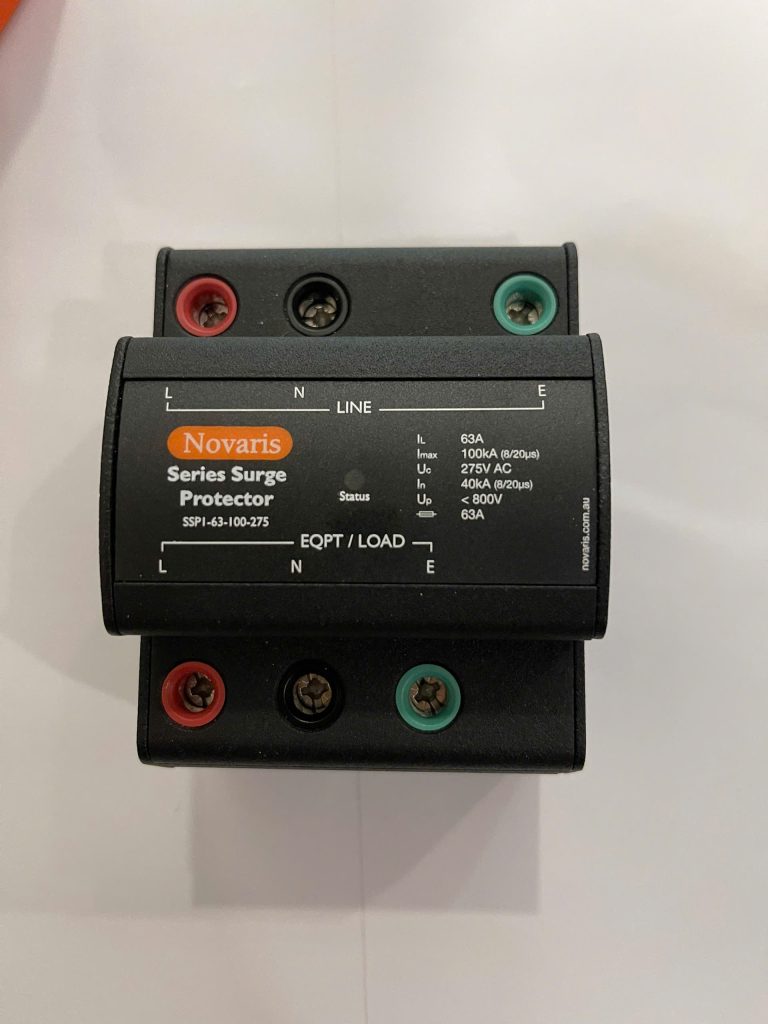

- Chống sét lan truyền 1 pha: dùng cho hộ gia đình, thiết bị dân dụng, điện áp 220V.

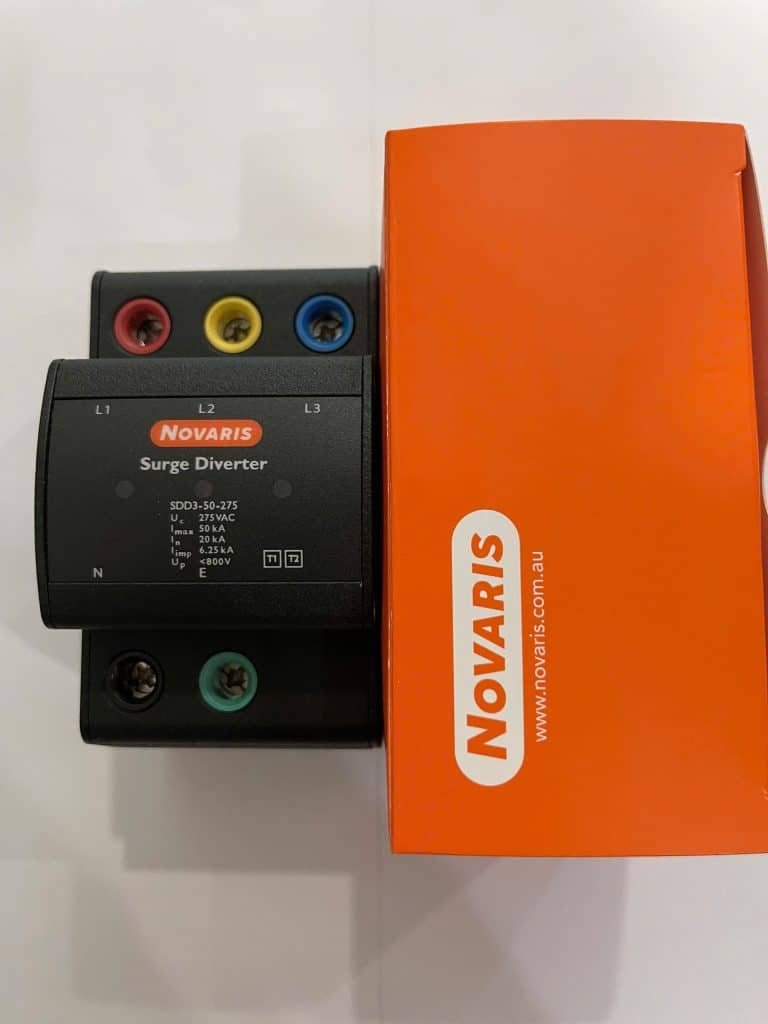

- Chống sét lan truyền 3 pha: dùng cho nhà máy, công nghiệp, hệ thống điện 380V.
- Có loại chống sét 1P, 2P, 3P, 4P tùy cấu hình hệ thống điện.
c. Phân loại theo ứng dụng cụ thể

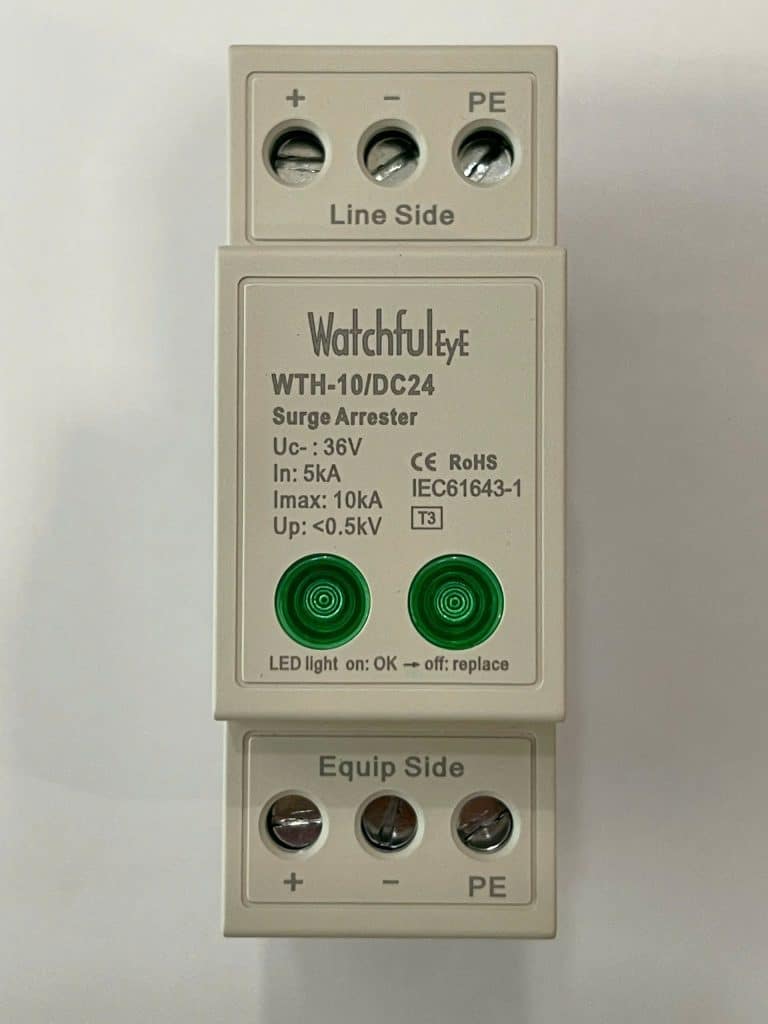

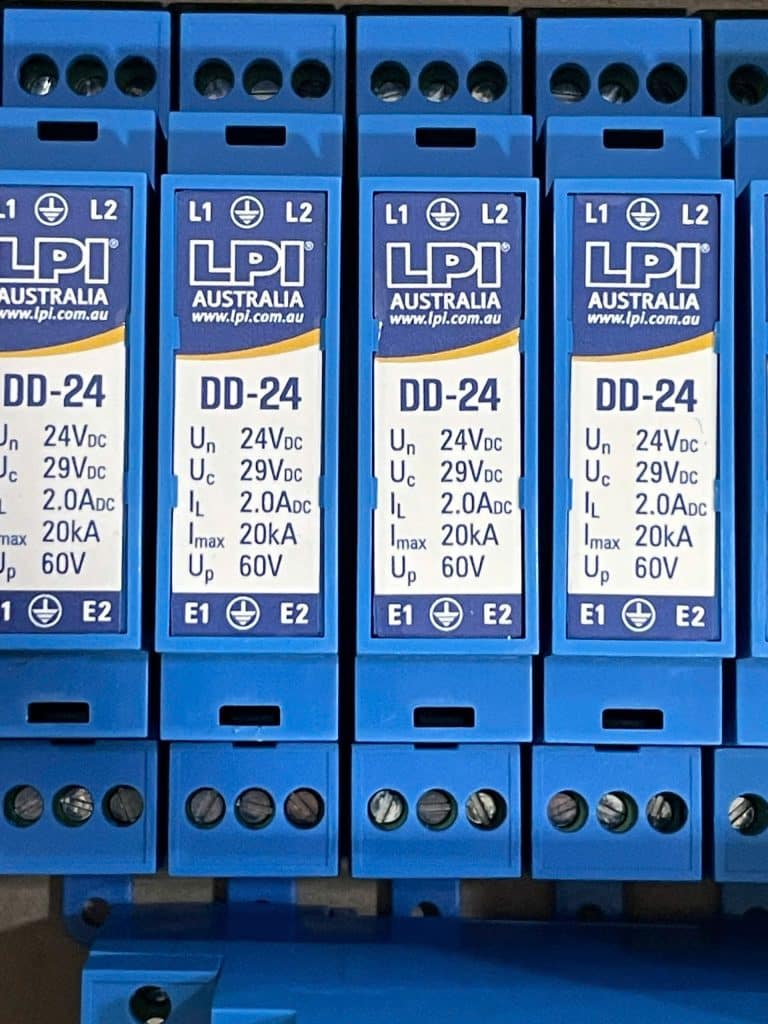

- Chống sét lan truyền cho mạng tín hiệu: bảo vệ cổng RS485, RS232, tín hiệu analog, camera.
- Chống sét đường điện thoại – mạng LAN: RJ11, RJ45.
- Chống sét cho hệ thống năng lượng mặt trời: DC SPD, chống sét cho inverter, combiner box.
3. Ứng dụng và vai trò thực tế của thiết bị chống sét lan truyền
Thiết bị chống sét lan truyền đóng vai trò then chốt trong việc đảm bảo an toàn cho hệ thống điện và thiết bị điện tử. Dưới đây là những ứng dụng thực tiễn và vai trò rõ ràng mà thiết bị này mang lại trong nhiều lĩnh vực khác nhau.
a. Ứng dụng trong dân dụng và công nghiệp
- Trong nhà ở và chung cư:
Thiết bị chống sét lan truyền được sử dụng tại bảng điện tổng để bảo vệ thiết bị như tivi, tủ lạnh, điều hòa. Đặc biệt với các thiết bị điện tử nhạy cảm, thiết bị Type 3 giúp hạn chế tổn hại do xung điện. - Trong công nghiệp – nhà máy – trạm BTS:
Sử dụng thiết bị chống sét Type 1 và 2 để bảo vệ hệ thống điện chính, tủ điều khiển tự động, máy móc dây chuyền sản xuất, giúp duy trì ổn định hoạt động và tránh thiệt hại do gián đoạn điện. - Trong hệ thống năng lượng mặt trời:
Sử dụng SPD DC chuyên dụng bảo vệ inverter và hệ thống pin khỏi xung sét đánh lan theo đường DC. Đây là hạng mục bắt buộc trong các công trình năng lượng tái tạo.
b. Vai trò trong bảo vệ an toàn điện và duy trì hoạt động
- Giảm thiểu thiệt hại do sét:
Ngăn chặn các xung điện lan truyền có thể phá hủy bảng mạch, thiết bị đo lường hoặc làm cháy các thiết bị đắt tiền. - Duy trì tính liên tục của hệ thống:
Trong môi trường công nghiệp, một sự cố sét đánh gây gián đoạn hệ thống có thể dẫn đến tổn thất hàng trăm triệu đồng mỗi giờ. Thiết bị SPD giúp loại bỏ nguy cơ này. - Tăng tuổi thọ thiết bị:
Bằng cách lọc bỏ các xung điện đột biến, SPD giúp giảm số lần thiết bị bị stress điện, từ đó kéo dài tuổi thọ của hệ thống điện – điện tử.
4. Cách lựa chọn thiết bị chống sét lan truyền phù hợp
Việc lựa chọn thiết bị chống sét lan truyền không thể thực hiện một cách ngẫu nhiên, mà cần dựa trên hệ thống điện đang sử dụng, mức độ rủi ro sét, cũng như yêu cầu bảo vệ cụ thể của từng khu vực. Dưới đây là những yếu tố quan trọng cần xem xét khi lựa chọn SPD.
a. Phân loại thiết bị chống sét lan truyền theo cấp độ bảo vệ
- SPD Type 1:
Được lắp đặt tại điểm đầu nguồn điện (sau CB tổng), dành cho những khu vực có nguy cơ sét đánh trực tiếp như nhà máy, trạm biến áp, hệ thống năng lượng mặt trời trên mái. Có khả năng chịu dòng sét lên đến 100kA. - SPD Type 2:
Lắp đặt tại bảng phân phối trong nhà hoặc khu vực ít có nguy cơ sét đánh trực tiếp. Loại này có chức năng triệt tiêu các xung điện dư còn lại sau SPD Type 1. Cường độ chịu đựng khoảng 40–80kA. - SPD Type 3:
Bảo vệ thiết bị đầu cuối như máy tính, tivi, modem, các thiết bị nhạy cảm. Loại này thường tích hợp vào ổ cắm điện, phù hợp cho hộ gia đình.
b. Căn cứ lựa chọn theo hệ thống điện
- Điện áp định mức:
Thiết bị cần phù hợp với hệ thống điện 1 pha (220V), 3 pha (380V) hoặc hệ thống DC (thường trong điện mặt trời). - Dòng xung sét cần chịu:
Cần xác định mức độ rủi ro của khu vực để lựa chọn thiết bị có khả năng chịu sét từ 20kA đến trên 100kA. - Kiểu kết nối (L/N/PE):
SPD có nhiều dạng kết nối như 1P, 1P+N, 3P, 3P+N. Việc lựa chọn phải phù hợp với sơ đồ điện hiện hữu.
c. Thương hiệu và tiêu chuẩn sản phẩm
- Ưu tiên các thương hiệu uy tín như Novaris (Úc), OBO Bettermann (Đức), Watchfuleye (Mỹ)… để đảm bảo chất lượng.
- Chứng chỉ và tiêu chuẩn:
Thiết bị nên đạt tiêu chuẩn IEC 61643-11, IEC 61643-31 (cho SPD DC), và được kiểm định rõ ràng.
5. Tiêu chuẩn kiểm định thiết bị chống sét lan truyền
Để đảm bảo thiết bị chống sét lan truyền hoạt động hiệu quả và an toàn, việc tuân thủ các tiêu chuẩn kiểm định quốc tế là bắt buộc. Các tiêu chuẩn này giúp đánh giá chất lượng, hiệu suất và tính tương thích của thiết bị SPD với hệ thống điện trong thực tế.
a. Tiêu chuẩn IEC 61643 – Bộ khung quốc tế về SPD
- IEC 61643-11 (AC) và IEC 61643-31 (DC) là hai tiêu chuẩn quan trọng quy định các yêu cầu kỹ thuật và phương pháp thử nghiệm cho SPD sử dụng trong hệ thống điện xoay chiều và điện một chiều.
- Các yếu tố được kiểm định:
- Dòng điện sét danh định In
- Dòng điện cực đại Imax
- Điện áp hoạt động liên tục tối đa Uc
- Thời gian phản ứng (phản hồi trong nano giây)
- Mức độ bảo vệ điện áp (Up)
- Khả năng tự ngắt khi quá nhiệt hoặc hỏng hóc
b. Các tiêu chuẩn liên quan khác
- UL 1449 (Mỹ):
Được sử dụng rộng rãi tại Bắc Mỹ, đặc biệt chú trọng đến độ an toàn khi SPD quá tải hoặc gặp sự cố. - EN 61643 (Châu Âu):
Áp dụng phổ biến tại thị trường EU, giúp thiết bị chống sét đáp ứng yêu cầu bảo vệ môi trường và người dùng. - TVC, Quatest 3 (Việt Nam):
Một số thiết bị nhập khẩu hoặc sản xuất trong nước phải được thử nghiệm tại trung tâm kiểm định uy tín trước khi đưa ra thị trường.
c. Lợi ích khi sử dụng thiết bị đạt chuẩn
- Tăng độ tin cậy trong hệ thống bảo vệ sét lan truyền
- Hạn chế rủi ro cháy nổ, ngắt mạch
- Dễ dàng bảo trì, thay thế do thông số chuẩn hóa
- Được bảo hành chính hãng đầy đủ
6. Hướng dẫn lắp đặt thiết bị chống sét lan truyền
Việc lắp đặt thiết bị chống sét lan truyền (SPD) đúng kỹ thuật đóng vai trò cực kỳ quan trọng để phát huy tối đa hiệu quả bảo vệ và đảm bảo an toàn hệ thống. Dưới đây là hướng dẫn chi tiết, cụ thể theo từng bước, giúp kỹ thuật viên và đơn vị thi công triển khai dễ dàng và chuẩn xác.
a. Chuẩn bị trước khi lắp đặt
- Kiểm tra thông số kỹ thuật SPD: Đảm bảo thiết bị tương thích với hệ thống điện AC/DC, đúng điện áp danh định (Uc), dòng cắt sét (Imax/In), số cực (1P, 1P+N, 3P, 3P+N…).
- Lựa chọn vị trí lắp đặt phù hợp:
- Gần điểm đầu vào nguồn điện (Tủ điện tổng)
- Trên thanh DIN hoặc ray tiêu chuẩn trong tủ điện
- Cách nguồn điện trung tâm càng gần càng tốt (≤10m nếu có thể)
- Đảm bảo có hệ thống tiếp địa tốt:
- Điện trở tiếp đất lý tưởng ≤ 10Ω

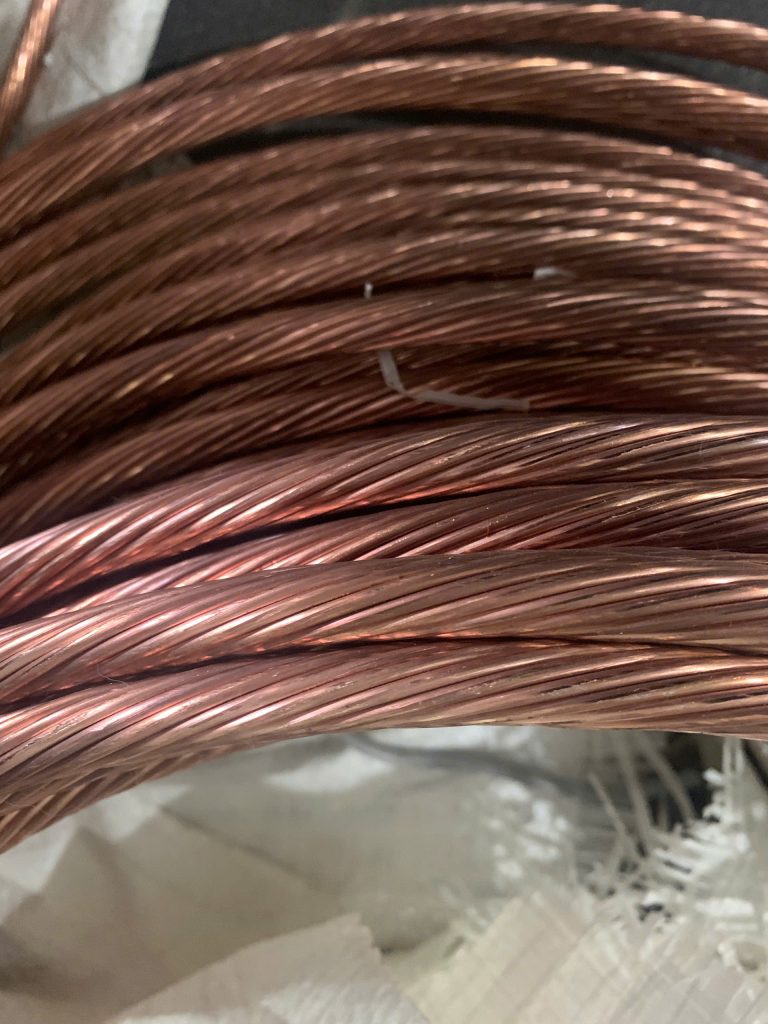

- Đấu nối SPD với thanh tiếp địa chung qua dây đồng mềm ≥ 6mm² hoặc cáp chuyên dụng
b. Các bước lắp đặt cụ thể
Bước 1: Ngắt toàn bộ nguồn điện
An toàn là ưu tiên hàng đầu. Hãy đảm bảo tất cả thiết bị điện được cách ly hoàn toàn trước khi thao tác.
Bước 2: Đấu nối theo sơ đồ nhà sản xuất
- Thiết bị SPD 1 pha:
- L nối vào dây pha
- N nối vào dây trung tính
- PE nối đất
- Thiết bị SPD 3 pha:
- L1, L2, L3 nối tương ứng ba pha
- N vào dây trung tính
- PE tiếp đất
📌 Lưu ý: Đối với SPD loại 1 (sét đánh trực tiếp), nên sử dụng thiết bị có khả năng cắt hồ quang cao, và nên lắp thêm cầu chì hoặc CB phụ để bảo vệ SPD.
Bước 3: Rút ngắn chiều dài dây đấu nối
- Tổng chiều dài dây từ điểm đấu vào SPD đến điểm đấu ra và dây tiếp địa nên ≤ 50cm
- Dây phải đi thẳng, không uốn vòng, tránh tạo cuộn cảm gây suy giảm hiệu quả SPD
Bước 4: Kiểm tra tiếp địa và siết chặt đấu nối
- Đảm bảo đầu cốt siết chặt, không lỏng
- Kiểm tra điện trở tiếp đất bằng đồng hồ chuyên dụng
Bước 5: Đóng nguồn và kiểm tra chỉ báo trạng thái SPD
- Thiết bị có đèn báo (thường màu xanh là hoạt động bình thường, đỏ là lỗi)
- Nếu phát hiện chỉ báo đỏ, cần kiểm tra lại dây đấu hoặc thay thế SPD nếu cần
c. Một số lưu ý khi lắp đặt SPD
- Luôn sử dụng cầu chì/breaker phụ cho từng SPD để đảm bảo an toàn vận hành và bảo vệ thiết bị.
- Không chia sẻ dây nối đất giữa SPD và thiết bị khác.
- Nên kiểm tra SPD định kỳ mỗi 6–12 tháng bằng đồng hồ kiểm tra hoặc bằng mắt thường nếu thiết bị có chỉ báo.
- Không lắp SPD quá xa thiết bị cần bảo vệ – càng gần càng hiệu quả.
Thiết bị chống sét lan truyền không chỉ là một giải pháp kỹ thuật mà còn là một “lá chắn sống” bảo vệ toàn bộ hệ thống điện, thiết bị công nghệ và cả con người trước những hiểm họa từ sét đánh gián tiếp và quá áp đột ngột. Trong thời đại số hoá và công nghiệp hóa mạnh mẽ, việc đầu tư lắp đặt SPD là một bước đi đúng đắn và cần thiết cho mọi công trình – từ nhà ở dân dụng, trạm BTS, nhà xưởng công nghiệp cho đến hệ thống năng lượng mặt trời và trung tâm dữ liệu.
Qua bài viết này, bạn đã có cái nhìn toàn diện và sâu sắc về thiết bị chống sét lan truyền – từ khái niệm, cấu tạo, phân loại, nguyên lý hoạt động, tiêu chuẩn quốc tế cho đến hướng dẫn lựa chọn và thi công thực tế. Quan trọng hơn hết là việc áp dụng đúng kỹ thuật, đúng tiêu chuẩn sẽ giúp phát huy hiệu quả tối đa và bảo vệ an toàn tuyệt đối cho tài sản và tính mạng.
