Kim thu sét ( cột thu lôi, kim chống sét) là thiết bị không thể thiếu trong các hệ thống chống sét hiện đại, có nhiệm vụ thu tia sét và dẫn truyền dòng điện xuống đất, bảo vệ an toàn cho công trình và con người. Với điều kiện khí hậu dễ phát sinh giông sét như ở Việt Nam, việc hiểu rõ nguyên lý hoạt động của kim thu sét và áp dụng giải pháp phù hợp là điều cần thiết. Tuy nhiên, không phải ai cũng nắm rõ cấu tạo, cách vận hành cũng như cách lựa chọn kim thu sét hiệu quả.
Bài viết dưới đây sẽ giúp bạn có cái nhìn toàn diện từ cơ bản đến chuyên sâu về thiết bị này – từ phân loại, tiêu chuẩn kỹ thuật, phạm vi ứng dụng đến kinh nghiệm lắp đặt thực tế. Đây sẽ là nguồn tài liệu hữu ích nếu bạn đang quan tâm đến việc bảo vệ công trình trước hiểm họa từ thiên nhiên như sét đánh.
1. Khái niệm và vai trò của kim thu sét
Kim thu sét là một thiết bị kim loại được thiết kế để đón luồng sét đánh xuống và truyền dẫn nó an toàn xuống hệ thống tiếp địa, nhằm bảo vệ công trình, thiết bị điện và tính mạng con người. Đây là thành phần quan trọng hàng đầu trong mọi hệ thống chống sét hiện đại.
Không chỉ đơn thuần là một cây kim dài gắn trên nóc nhà, kim thu sét được chế tạo dựa trên các nguyên lý vật lý và kỹ thuật cao, giúp tối ưu khả năng thu sét trước khi tia sét tự nhiên đánh trúng các bộ phận nhạy cảm của công trình. Việc lắp đặt kim thu sét đúng tiêu chuẩn không chỉ giảm thiểu thiệt hại mà còn là yêu cầu bắt buộc trong nhiều công trình xây dựng công nghiệp và dân dụng.
Trong thời đại đô thị hóa nhanh chóng và công nghệ phát triển mạnh mẽ, kim thu sét càng trở nên cần thiết khi các thiết bị điện – điện tử ngày càng phổ biến và dễ bị tổn thương bởi sự phóng điện từ sét. Đây chính là lý do mà kim thu sét không thể thiếu trong giải pháp phòng chống sét toàn diện cho mọi quy mô công trình.
2. Nguyên lý hoạt động của kim thu sét
Nguyên lý hoạt động của kim thu sét dựa trên khả năng tạo ra một dòng phóng điện sớm hơn so với các vật thể xung quanh khi có hiện tượng tích điện trong khí quyển. Khi một cơn giông sét hình thành, điện tích âm ở đám mây sẽ cảm ứng lên mặt đất các điện tích dương, tạo ra hiệu điện thế lớn. Lúc này, kim thu sét sẽ đóng vai trò như điểm nhọn dẫn điện, thu hút tia tiên đạo từ đám mây và dẫn luồng điện xuống đất một cách an toàn.
Đối với kim thu sét cổ điển (Franklin), nguyên lý khá đơn giản: đầu kim nhọn sẽ là nơi hình thành tia dẫn hướng sớm hơn các vật thể khác, giúp tia sét bị “hút” vào và truyền theo dây dẫn xuống hệ thống tiếp địa. Trong khi đó, các loại kim thu sét hiện đại như kim thu sét tia tiên đạo (ESE) có tích hợp thêm mạch kích hoạt để chủ động phát tia tiên đạo đi lên, thu sét ở khoảng cách xa hơn, giúp bảo vệ vùng rộng lớn hơn.
Việc nắm vững nguyên lý hoạt động của kim thu sét giúp người sử dụng và đơn vị thi công có thể lựa chọn đúng loại thiết bị, lắp đặt chính xác và tối ưu hóa hiệu quả bảo vệ cho từng công trình.
3. Cấu tạo của kim thu sét
Kim thu sét được cấu tạo từ những bộ phận chuyên dụng có khả năng chịu nhiệt, dẫn điện tốt và hoạt động ổn định trong môi trường khắc nghiệt. Dù có nhiều loại khác nhau, nhưng nhìn chung một kim thu sét hoàn chỉnh sẽ bao gồm các thành phần chính sau:
Thứ nhất, đầu kim thu là bộ phận nhọn được đặt ở vị trí cao nhất, thường làm từ thép không gỉ hoặc đồng mạ, có khả năng tạo điểm phát tia dẫn hiệu quả. Đây là nơi tiếp xúc trực tiếp với tia sét đầu tiên, nên yêu cầu cao về vật liệu và thiết kế.
Thứ hai, bộ phận gia cường và thân kim có nhiệm vụ nâng đỡ đầu kim và truyền dòng điện sét xuống dây dẫn. Với các loại kim hiện đại như kim thu sét tia tiên đạo, thân kim còn tích hợp thêm các mạch điện tử giúp kích hoạt phát tia sớm hơn so với kim cổ điển.
Thứ ba, hệ thống dây dẫn và bộ giá đỡ cũng là một phần không thể thiếu, giúp liên kết kim với hệ thống tiếp địa. Tất cả các bộ phận đều phải đảm bảo tiêu chuẩn kỹ thuật nghiêm ngặt, đồng thời được lắp đặt chắc chắn để đảm bảo hiệu quả thu sét và an toàn cho công trình.
4. Các loại kim thu sét phổ biến hiện nay
Hiện nay trên thị trường, kim thu sét được phân thành nhiều loại khác nhau dựa trên nguyên lý hoạt động và công nghệ chế tạo. Mỗi loại phù hợp với mục đích sử dụng và quy mô công trình riêng biệt. Dưới đây là những dòng kim thu sét phổ biến và được tin dùng nhất:
1. Kim thu sét cổ điển (Franklin):
Đây là dạng kim thu đơn giản nhất, hoạt động theo nguyên lý vật lý tự nhiên, không có hỗ trợ điện tử. Dù giá thành rẻ, nhưng hiệu quả chỉ giới hạn trong phạm vi rất hẹp và phụ thuộc nhiều vào điều kiện môi trường.
2. Kim thu sét tia tiên đạo (ESE):
Đây là loại kim thu sét tiên tiến, tích hợp mạch phát tia tiên đạo giúp đón sét sớm hơn so với kim cổ điển, nhờ đó bảo vệ hiệu quả vùng rộng lớn hơn. Được ứng dụng nhiều trong các công trình công nghiệp, cao ốc, nhà máy năng lượng và hệ thống viễn thông.
3. Kim thu sét Protart – Thổ Nhĩ Kỳ:
Một trong những thương hiệu nổi bật trong lĩnh vực kim thu sét hiện đại chính là kim thu sét Protart đến từ Thổ Nhĩ Kỳ. Các dòng sản phẩm của Protart như PR15, PR30, PR50 được chế tạo theo tiêu chuẩn NFC 17-102 và có vùng bảo vệ từ 40m – 107m. Nhờ thiết kế nhỏ gọn, độ bền cao và khả năng thu sét sớm vượt trội, Protart được đánh giá là giải pháp tối ưu cho cả công trình dân dụng lẫn công nghiệp.
4. Một số thương hiệu phổ biến khác:
Ngoài Protart, các thương hiệu như Ingesco (Tây Ban Nha), Liva (Thổ Nhĩ Kỳ), Cirprotec, Bakiral cũng rất được ưa chuộng tại Việt Nam nhờ chất lượng ổn định, dễ lắp đặt và đã được kiểm định thực tế trong nhiều dự án trọng điểm.
Việc lựa chọn loại kim thu sét phù hợp phụ thuộc vào đặc điểm địa hình, chiều cao công trình và mức độ rủi ro sét đánh. Trong đó, các loại kim tia tiên đạo như Protart đang dần trở thành xu hướng nhờ hiệu suất cao và phạm vi bảo vệ rộng.
5. Tiêu chuẩn và chứng nhận kim thu sét
Để đảm bảo chất lượng và hiệu quả bảo vệ, kim thu sét cần đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt do các tổ chức quốc tế và quốc gia đặt ra. Việc lựa chọn kim thu sét có chứng nhận uy tín giúp người dùng yên tâm trong quá trình sử dụng và thi công.
1. Tiêu chuẩn NFC 17-102 (Pháp):
Đây là tiêu chuẩn được sử dụng rộng rãi nhất hiện nay đối với kim thu sét tia tiên đạo (ESE). NFC 17-102 quy định các yêu cầu về thử nghiệm hiệu suất, khoảng thời gian phát tia tiên đạo sớm (ΔT) cũng như vùng bảo vệ tương ứng ở các cấp độ rủi ro. Kim thu sét Protart, Liva, Ingesco… đều được chứng nhận theo tiêu chuẩn này.
2. Tiêu chuẩn IEC và EN:
Bên cạnh NFC, một số loại kim thu sét còn được thử nghiệm theo các chuẩn như IEC 62305 (về chống sét toàn diện cho công trình) hay EN 50164 về thiết bị chống sét. Dù không dành riêng cho ESE, nhưng đây là những tiêu chuẩn giúp đánh giá độ an toàn của toàn bộ hệ thống tiếp địa và chống sét.

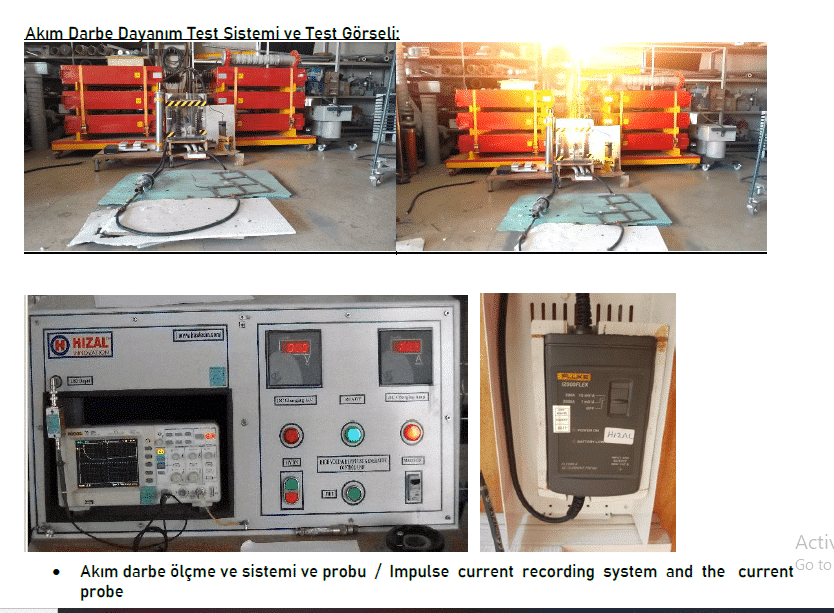

3. Chứng nhận thử nghiệm độc lập:
Nhiều dòng kim thu sét cao cấp còn được thử nghiệm tại các phòng thí nghiệm độc lập như ICMET Craiova (Romania), SGS (Pháp), hay CEBEC (Bỉ). Các báo cáo thử nghiệm này xác nhận hiệu quả của từng model, nhất là trong môi trường điện từ phức tạp.
4. Chứng nhận chất lượng tại Việt Nam:
Ngoài tiêu chuẩn quốc tế, các thiết bị kim thu sét khi nhập khẩu vào Việt Nam cần có chứng nhận hợp quy, hợp chuẩn từ các cơ quan chức năng như Tổng cục tiêu chuẩn đo lường chất lượng. Điều này giúp đảm bảo thiết bị đạt yêu cầu về an toàn và tương thích môi trường tại Việt Nam.
Việc lựa chọn kim thu sét không chỉ dựa vào thương hiệu mà còn phải xem xét kỹ lưỡng về chứng nhận tiêu chuẩn để đảm bảo an toàn tuyệt đối cho người và tài sản.
6. Ứng dụng thực tế của kim thu sét
Trong bối cảnh đô thị hóa và công nghiệp phát triển nhanh chóng, kim thu sét đã trở thành thiết bị thiết yếu trong các công trình hiện đại. Từ các tòa nhà cao tầng đến khu công nghiệp, trường học hay trạm phát sóng – kim thu sét đóng vai trò cốt lõi trong việc bảo vệ người và tài sản trước nguy cơ sét đánh trực tiếp.
1. Tòa nhà cao tầng, chung cư:
Đây là đối tượng dễ bị ảnh hưởng bởi sét đánh do chiều cao vượt trội. Việc lắp đặt kim thu sét tại các vị trí như đỉnh mái, tháp nước hay anten giúp dẫn dòng điện sét an toàn xuống đất qua hệ thống tiếp địa, bảo vệ kết cấu và hệ thống điện bên trong.

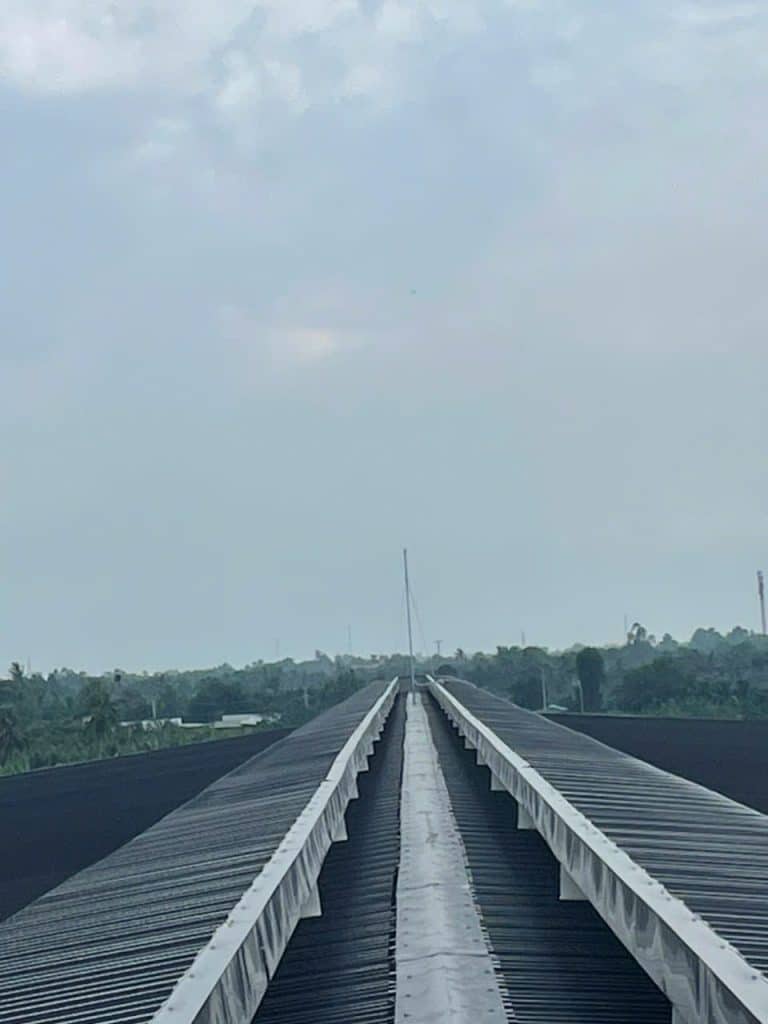

2. Nhà máy, khu công nghiệp:
Trong các khu sản xuất, đặc biệt là nơi có chứa hóa chất, nhiên liệu, hệ thống điều khiển tự động… sét đánh có thể gây cháy nổ hoặc phá hỏng thiết bị. Kim thu sét kết hợp với hệ thống chống sét lan truyền sẽ tạo thành một mạng lưới bảo vệ toàn diện.
3. Trạm BTS, đài phát sóng:
Các thiết bị viễn thông được lắp đặt ngoài trời và trên cao thường là điểm thu hút sét. Ứng dụng kim thu sét cho các trạm BTS giúp duy trì hoạt động thông suốt của mạng lưới liên lạc, giảm thiểu thiệt hại khi có thời tiết xấu.
4. Trường học, bệnh viện, công trình công cộng:
Đây là những khu vực tập trung đông người và cần đảm bảo an toàn tuyệt đối. Việc trang bị kim thu sét không chỉ là yêu cầu kỹ thuật mà còn là yếu tố bắt buộc theo quy chuẩn xây dựng quốc gia.
5. Công trình dân dụng và biệt thự:
Không chỉ giới hạn trong lĩnh vực công nghiệp, nhiều gia đình cũng lựa chọn lắp đặt kim thu sét – đặc biệt ở vùng thường xuyên có giông sét – để bảo vệ an toàn cho thiết bị điện, tài sản và tính mạng.
Ứng dụng thực tế cho thấy kim thu sét không chỉ là giải pháp kỹ thuật mà còn là yếu tố thiết yếu trong chiến lược an toàn điện cho mọi loại công trình.
7. Các lưu ý khi lắp đặt kim thu sét
Việc lắp đặt kim thu sét không chỉ đòi hỏi kỹ thuật chính xác mà còn phải tuân thủ các tiêu chuẩn an toàn điện và quy định của pháp luật hiện hành. Dưới đây là những điểm cần đặc biệt lưu ý để đảm bảo hệ thống hoạt động hiệu quả và bền bỉ.

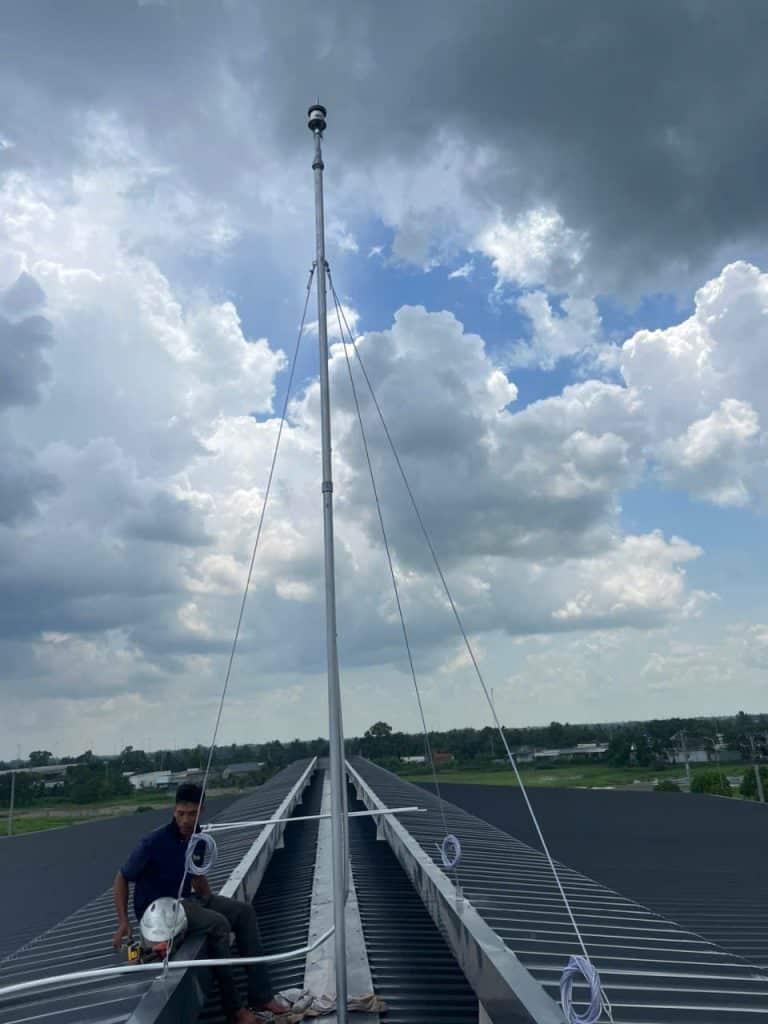

1. Vị trí lắp đặt phải là cao nhất:

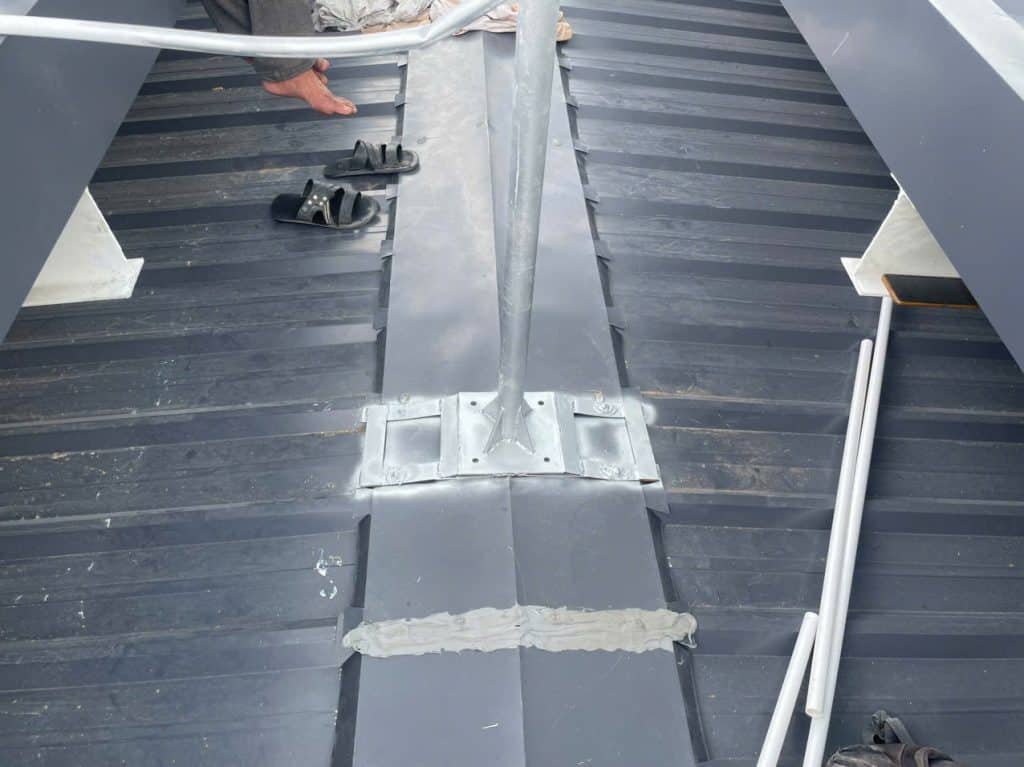

Kim thu sét cần được lắp tại điểm cao nhất của công trình để đảm bảo vùng bảo vệ tối đa. Nếu không thể lắp trực tiếp trên đỉnh mái, cần có trụ đỡ kim loại chắc chắn để nâng cao thiết bị lên vị trí thích hợp. Khoảng cách từ kim đến mép mái, anten hay các thiết bị kim loại khác cũng phải được tính toán kỹ lưỡng theo bán kính bảo vệ.
2. Hệ thống dẫn sét phải được liên kết đồng bộ:
Dây dẫn sét cần được nối từ kim thu sét xuống hệ thống tiếp địa bằng dây đồng trần hoặc thanh dẫn chuyên dụng, không được có đoạn gãy khúc hoặc nối bằng vật liệu không phù hợp. Toàn bộ hệ thống phải đảm bảo tính dẫn điện liên tục, hạn chế điện trở tiếp xúc.
3. Hệ thống tiếp địa đạt chuẩn:
Không chỉ quan tâm đến phần trên mái, phần tiếp đất là yếu tố quyết định hiệu quả thoát sét. Hệ thống tiếp địa nên có điện trở nhỏ hơn 10 Ohm (tốt nhất dưới 5 Ohm), được thi công bằng cọc đồng, dây đồng trần, hóa chất giảm điện trở nếu cần thiết. Việc đo điện trở tiếp địa sau khi thi công là bắt buộc.
4. Tuân thủ tiêu chuẩn quốc gia và quốc tế:
Việc lắp đặt kim thu sét cần tuân theo tiêu chuẩn TCVN 9385:2012 hoặc IEC 62305. Ngoài ra, tùy loại công trình, có thể cần thêm các yêu cầu từ chủ đầu tư hoặc cơ quan kiểm định an toàn điện.
5. Bảo trì và kiểm tra định kỳ:
Sau khi lắp đặt, hệ thống không nên bị bỏ quên. Việc kiểm tra định kỳ 6 tháng – 1 năm giúp phát hiện các vấn đề như rỉ sét, lỏng tiếp điểm, đứt dây thoát sét hoặc hỏng kim. Đặc biệt sau mỗi mùa giông bão, việc đánh giá lại tình trạng hệ thống là rất cần thiết.
8. Các thương hiệu kim thu sét uy tín hiện nay
Trên thị trường hiện nay, có rất nhiều thương hiệu cung cấp kim thu sét với công nghệ tiên tiến và tiêu chuẩn quốc tế. Tuy nhiên, không phải sản phẩm nào cũng đảm bảo chất lượng và độ tin cậy lâu dài. Dưới đây là một số thương hiệu nổi bật được nhiều kỹ sư và nhà thầu lựa chọn:

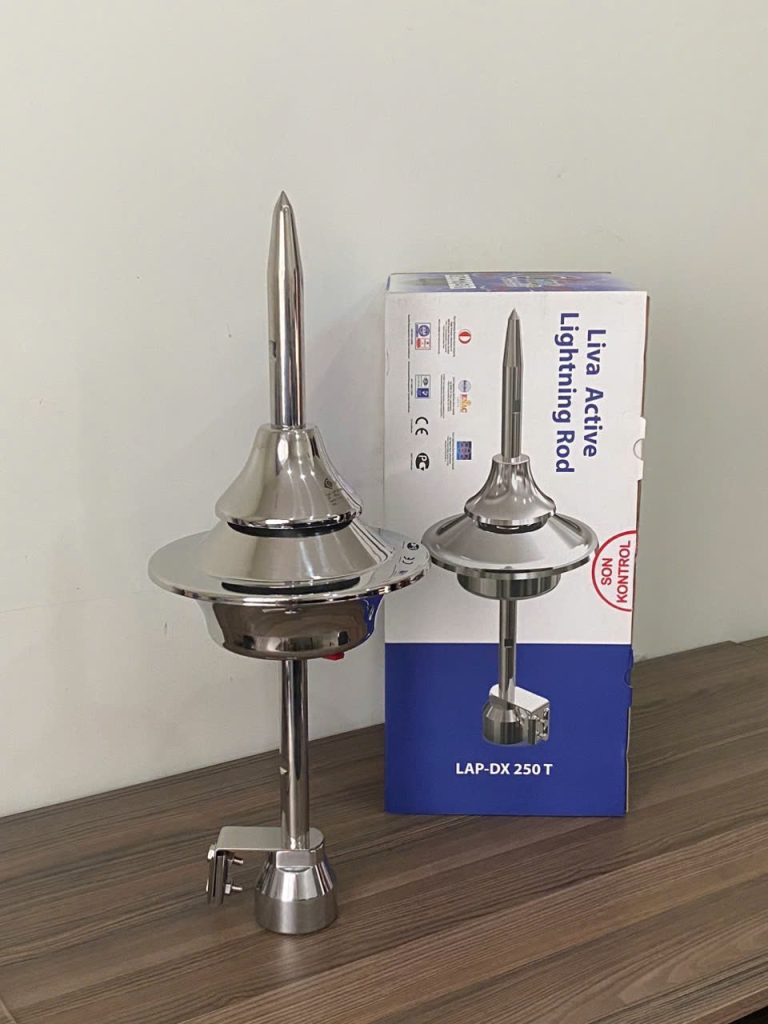

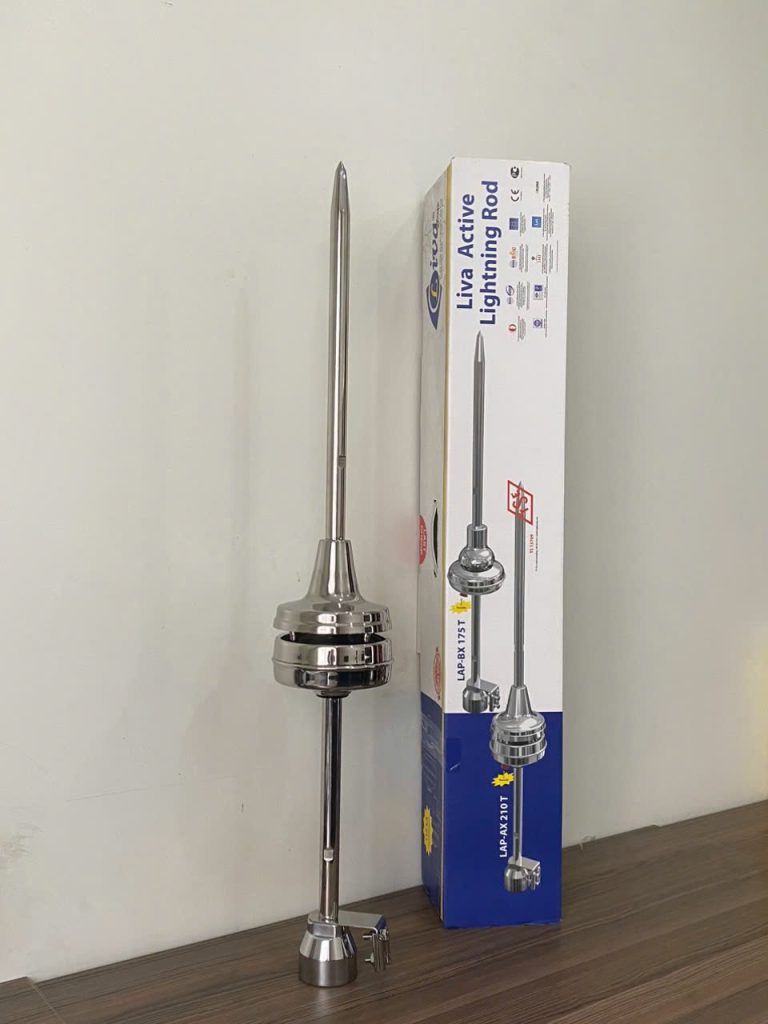

1. Kim thu sét Liva – Thổ Nhĩ Kỳ:
Liva là thương hiệu nổi tiếng tại Thổ Nhĩ Kỳ, chuyên sản xuất kim thu sét chủ động với công nghệ ESE hiện đại. Các model như LAP-DX 250 T, LAP-AX 210 T… được tin dùng tại nhiều quốc gia vì khả năng bảo vệ bán kính rộng và độ bền cao. Liva đã đạt chứng nhận NFC 17-102 và ISO 9001.

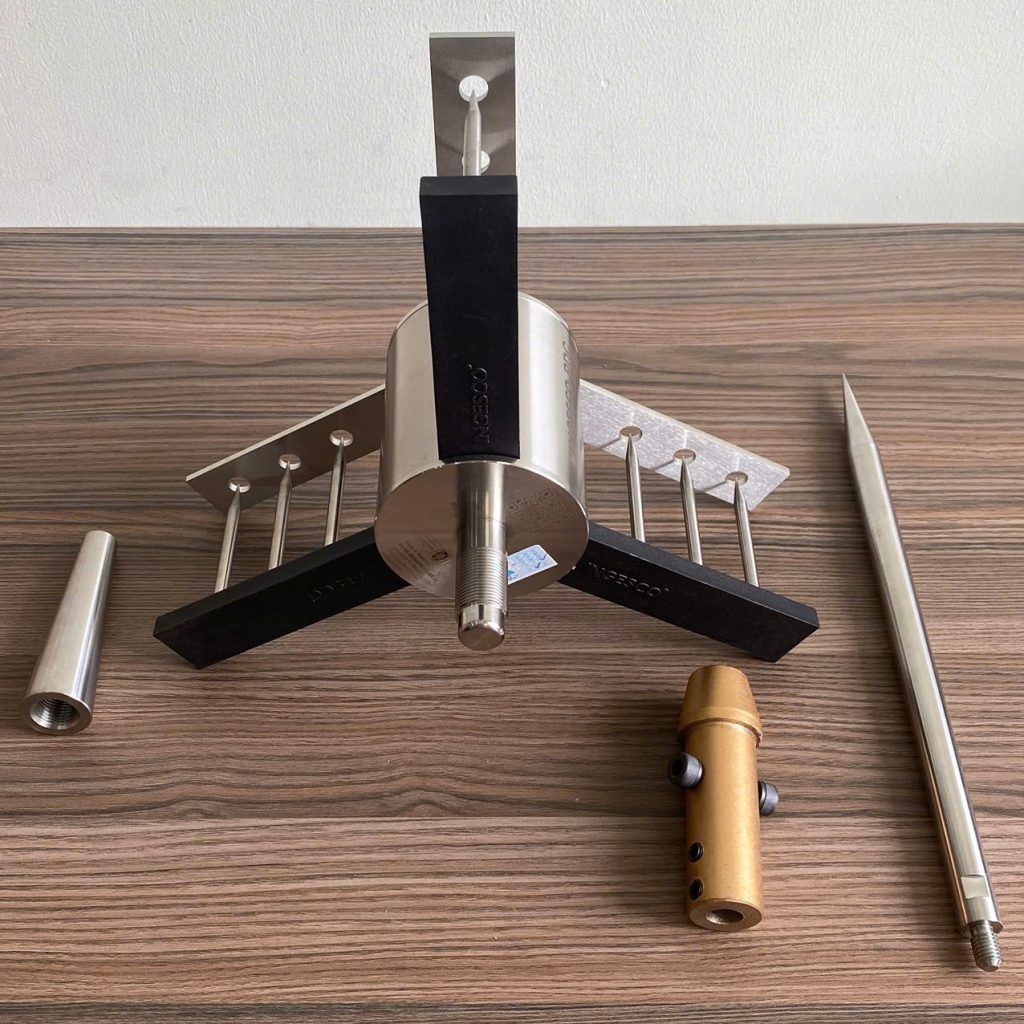

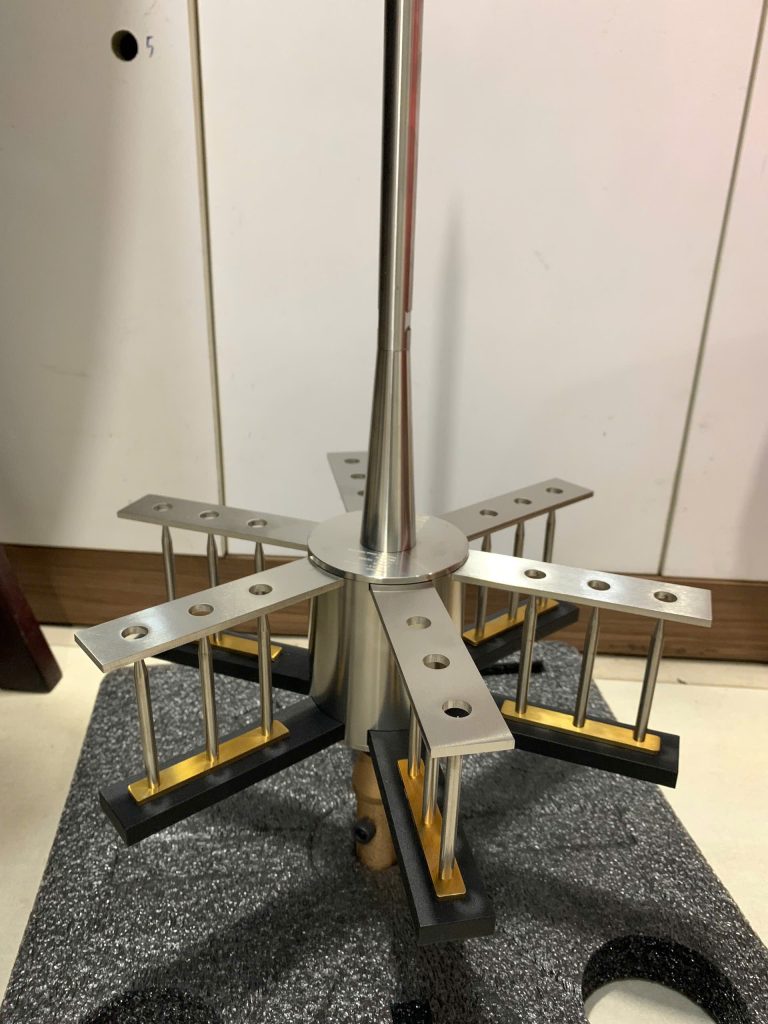

2. Kim thu sét Ingesco – Tây Ban Nha:
Ingesco là một trong những hãng tiên phong trong công nghệ kim thu sét ESE tại châu Âu. Sản phẩm của hãng luôn được kiểm nghiệm nghiêm ngặt và đạt chuẩn IEC, NFC. Kim Ingesco có vùng bảo vệ lớn, tuổi thọ dài, đi kèm thiết kế chắc chắn và dễ lắp đặt.

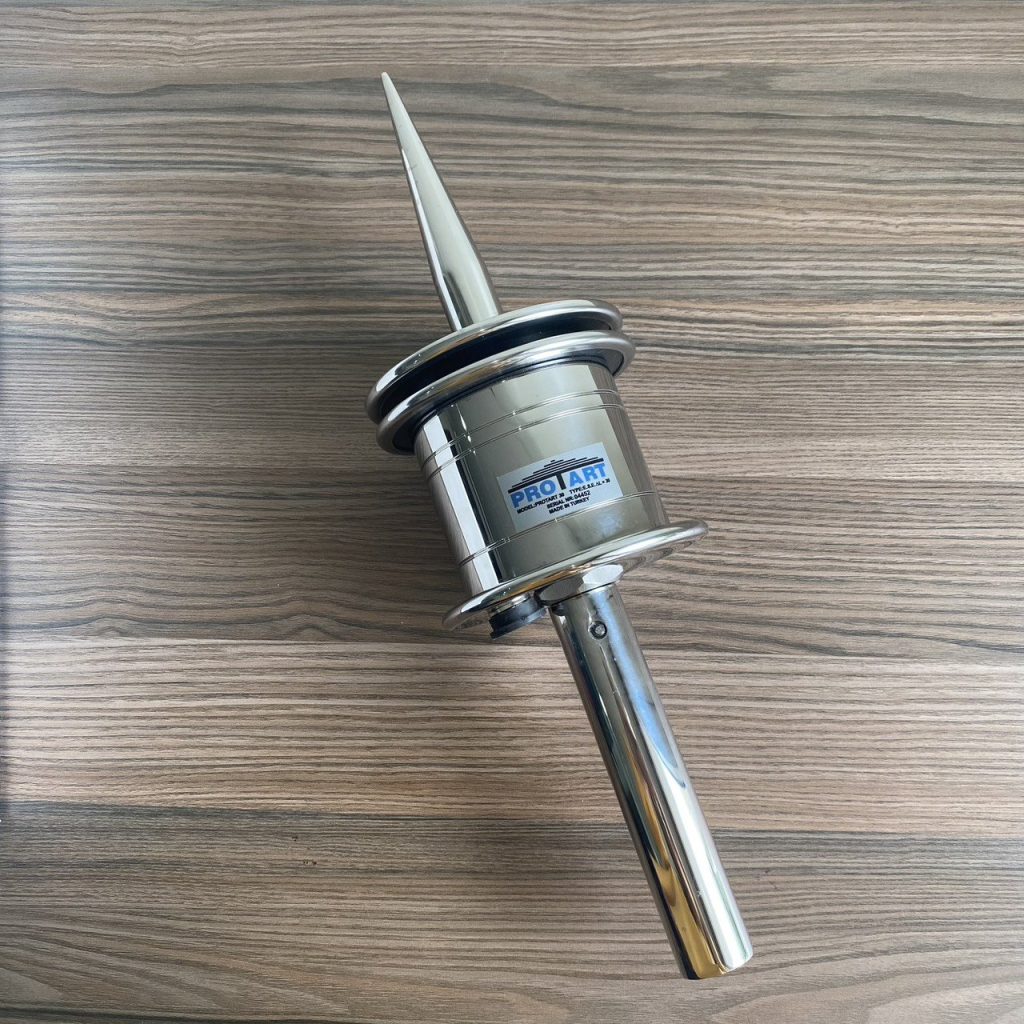

3. Kim thu sét Protart – Thổ Nhĩ Kỳ: Chính hãng
Một thương hiệu khác đến từ Thổ Nhĩ Kỳ là Protart. Dù gia nhập thị trường muộn hơn Liva, nhưng kim thu sét Protart đã nhanh chóng khẳng định vị thế nhờ công nghệ sản xuất hiện đại, thiết kế mạnh mẽ và giá thành hợp lý. Sản phẩm phù hợp với nhiều loại công trình dân dụng và công nghiệp.
4. Kim thu sét Bakiral – Thổ Nhĩ Kỳ:
Bakiral nổi bật với các dòng kim thu sét như AlfaS ESE 15 RP, RP 79, RP 107… có khả năng phát xạ sớm và hoạt động hiệu quả trong điều kiện thời tiết khắc nghiệt. Đây là thương hiệu được nhiều công ty tư vấn thiết kế lựa chọn cho các công trình trọng điểm.

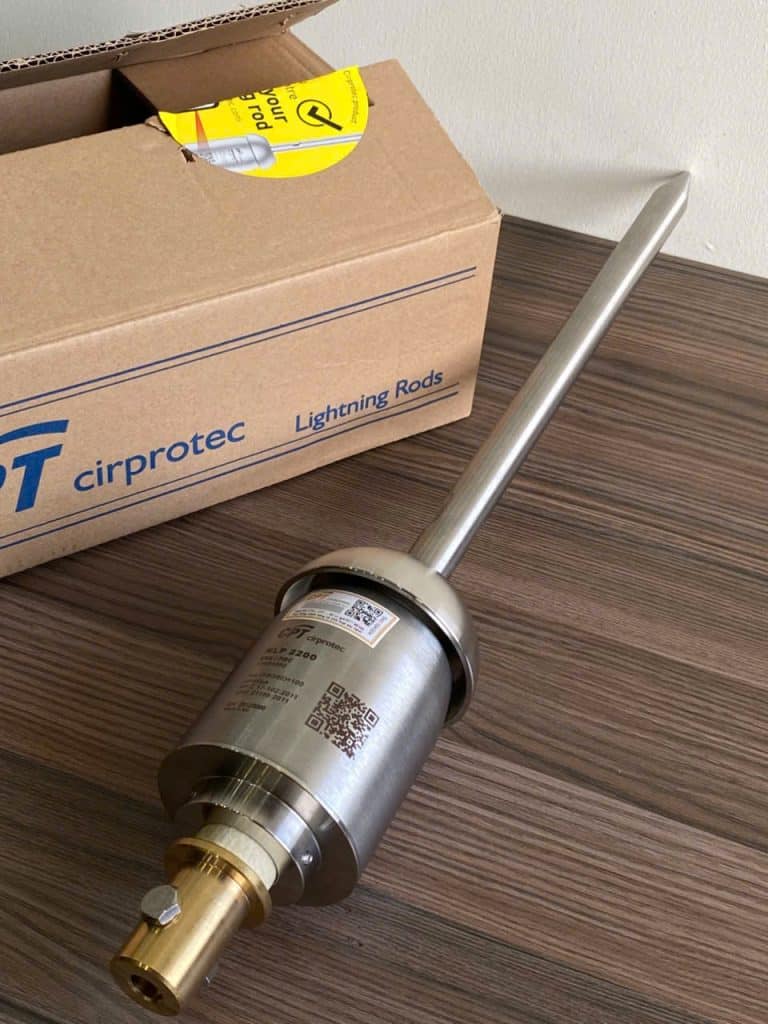

5. Kim thu sét Cirprotec – Tây Ban Nha:
Cirprotec cung cấp các dòng kim thu sét từ cơ bản đến cao cấp, đáp ứng yêu cầu của cả công trình dân dụng lẫn công nghiệp. Sản phẩm nổi bật với hiệu suất bắt sét nhanh, thiết kế tối ưu khí động học và có tích hợp hệ thống đo lường đánh sét.
9. Các câu hỏi thường gặp về kim thu sét
1. Kim thu sét có bắt buộc phải lắp đặt cho nhà ở không?
Không bắt buộc theo quy định pháp luật, nhưng lắp đặt kim thu sét là việc nên làm, đặc biệt với các ngôi nhà cao tầng, biệt thự hoặc nằm ở khu vực thường xảy ra giông sét. Việc chủ động trang bị giúp giảm thiểu rủi ro về người và tài sản.
2. Nên chọn loại kim thu sét nào cho nhà xưởng rộng lớn?
Đối với các khu công nghiệp, nhà xưởng có diện tích lớn, nên chọn các dòng kim thu sét chủ động (ESE) như Liva LAP-DX 250 T, Ingesco PDC 3.3 hoặc Protart PR 60E. Các loại này có bán kính bảo vệ lớn (lên đến 120m) và hiệu suất cao.
3. Thời gian bảo trì kim thu sét bao lâu một lần?
Thông thường, hệ thống kim thu sét nên được kiểm tra định kỳ 6 – 12 tháng/lần. Việc kiểm tra bao gồm đo điện trở tiếp địa, kiểm tra liên kết cơ khí, dây thoát sét và đánh giá tổng thể tình trạng thiết bị.
4. Kim thu sét có bị hao mòn theo thời gian không?
Có. Dù làm bằng hợp kim chống oxy hóa và thiết kế chắc chắn, kim thu sét vẫn có thể bị ảnh hưởng bởi điều kiện môi trường như bụi, muối, mưa axit… Sau khoảng 8 – 12 năm, nên cân nhắc thay mới để đảm bảo hiệu quả bảo vệ.
5. Có thể tự lắp đặt kim thu sét tại nhà không?
Việc tự lắp đặt không được khuyến nghị, bởi hệ thống chống sét đòi hỏi chuyên môn kỹ thuật cao, phải đảm bảo đúng tiêu chuẩn an toàn. Hãy để đội ngũ kỹ sư hoặc đơn vị chuyên nghiệp thực hiện để tránh sai sót nguy hiểm.
Kim thu sét là thiết bị đóng vai trò sống còn trong việc bảo vệ tính mạng và tài sản khỏi nguy cơ sét đánh trực tiếp. Việc lựa chọn đúng loại, lắp đặt đúng tiêu chuẩn và bảo trì định kỳ sẽ giúp hệ thống phát huy hiệu quả tối đa, đặc biệt trong thời điểm mưa bão đang ngày càng bất thường.
